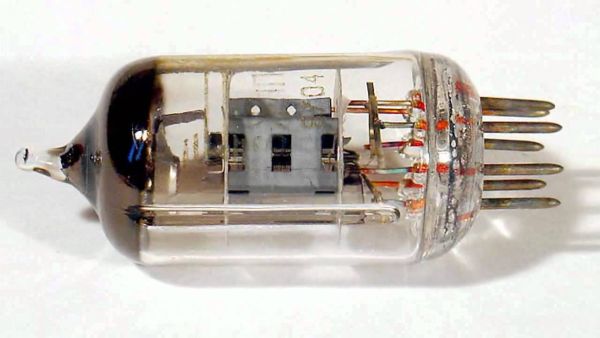

Електронні лампи

Напруга (В) 30 Застосування освітлення Для візуальної індикації Робоче положення Універсальне Рефлектор Немає Термін служби ламп (годин) 10000 Країна виробник СРСР Тип лампи Електролюмінесцентна Тип цоколя Гнучкий отвод Детальніше: https://svitlomag.com/ua/p1066196452-indikator-vakuumnyj-lyuminestsentnyj.html

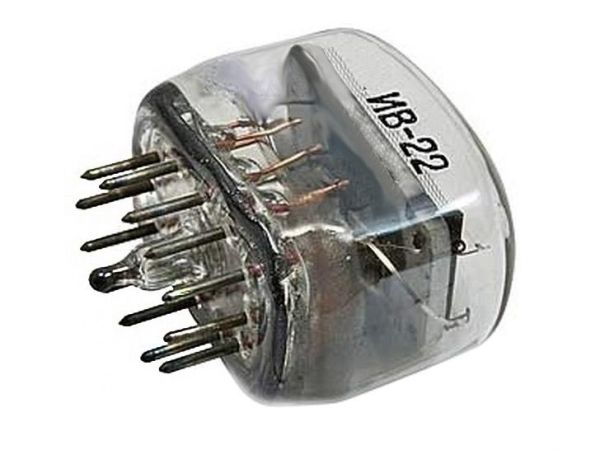

Індикатор тліючого розряду ИВ-22, предназначен для отображения информации цифрами от 0 до 9 и десятичного знака (точки). Яркость >250кд/м² Ток накала 100мА (80..115мА) Напряжение анодов 27В (22..30В) Напряжение сетки 27В (22..30В) Ток анодов-сегментов 2,5..6мА (суммарный) Вакуумный люминесцентный индикатор ИВ-4 предназначен для формирования цифр, букв и различных символов из отдельных светящихся сегментов Яркость свечения: не менее 500 кд/м2; Напряжение накала: 2,21...2,86 В; Напряжение сетки: 25...27 В; Напряжение анодов-сегментов: 25...27 В; Ток накала: 45...55 мА; Ток сетки: не более 6 мА; Ток анодов-сегментов: не более 0,5 мА.

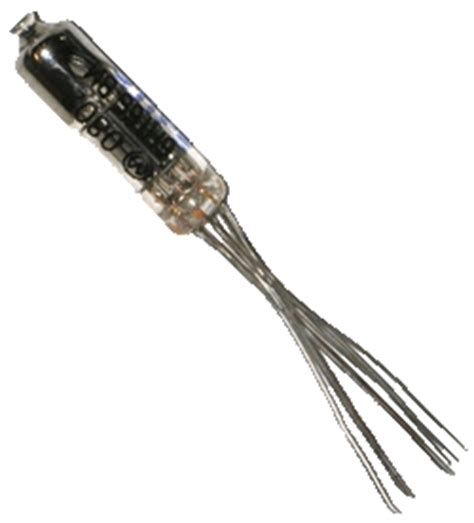

Высокочастотный сверхминиатюрный пентод с короткой анодно-сеточной характеристикой повышенной надежности. Предназначен для работы в схемах усиления напряжения высокой и низкой частоты. Высокочастотный пентод 6Ж32Б используется в радиотехнических устройствах общего и специального назначения. Работает в любом положении. Выпускается в стеклянном сверхминиатюрном оформлении. Цоколь выводной проволочный с 7 выводами. Катод оксидный косвенного накала. Габаритные размеры пентода 6Ж32Б: — высота лампы — 30 мм; — диаметр лампы — 10,2 мм; — длина выводов — не менее 40 мм; — диаметр выводов — 0,4 мм. Масса не более 4 г. Срок службы не менее 1000 ч. Технические условия: 3.300.040ТУ. Расшифровка маркировки высокочастотного пентода: 6Ж32Б 6 — число, указывающее округлённое значение напряжение накала лампы в вольтах; Ж — буква, определяющая тип лампы: Ж — высокочастотный пентод с короткой характеристикой; 32 — число порядкового номера разработки данного типа лампы; Б — буква, характеризующая конструктивное оформление: Б — сверхминиатюрные, в стеклянной оболочке, диаметром от 8 до 10,5 мм.

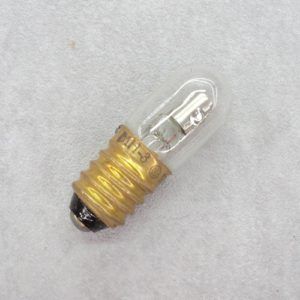

Неонова лампа МН-3 застосовується як індикаторні, сигнальні елементи в різних електротехнічних і радіотехнічних пристроях. Основні технічні характеристики МН-3: • Рід струму: постійний • Напруга запалювання: 48...65 В • Найбільший струм розряду: 1 мА • Термін служби: 300 год • Діаметр балона: 15 мм • Довжина: 35 мм • Тип цоколя: В15s/35

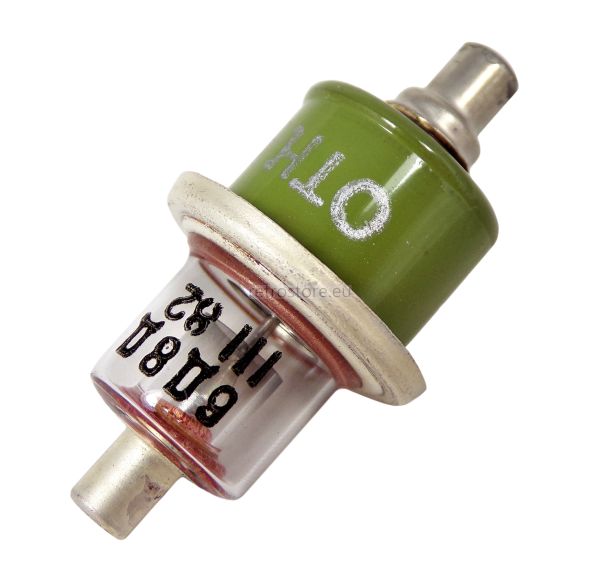

Високочастотний детектор діод 6Д8Д. Призначений для індикації або вимірювання потужності НВЧ генераторів. Катод торцевий, оксидний, підігрівний. Керн катода виготовлений із нікелю з присадкою кремнію. Довговічність – не менше 400 год.

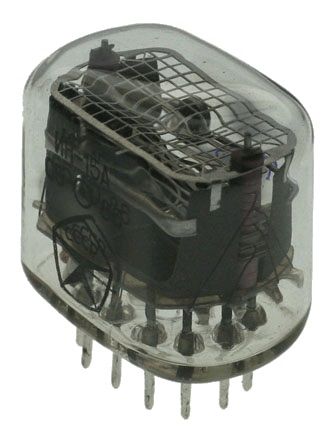

ИН-15А - индикаторы тлеющего разряда. Предназначены для индикации различных букв и знаков. Индикаторы ИН-15(А,Б) по габаритным размерам и электрическим параметрам сходны с цифровыми индикаторами ИН-12(А,Б) и могут быть использованы совместно с ними в единой конструкции. Электрические параметры ИН-15А, ИН-15Б: Напряжение зажигания <170В Постоянный ток катодов номинальный (максимальный) 2,5мА (3,5мА) Пульсирующий ток катодов Яркость свечения катодов >100кд/м² Угол обзора, не менее 60°(±30°) Рекомендуемое напряжение питания постоянного тока 200..250В Температурный диапазон -60..+70°C Рекомендуется питание индикаторов ИН-15 однополупериодным выпрямленным напряжением сети без фильтра. При этом величина среднего тока каждого катода цифр не должна превышать 3,5мА. Чертёж индикатора ИН-15: См.также: ПЛ-31а-п - панель для ИН-12, ИН-15, ИВ-22 Назначение выводов ИН-15: № Вывода ИН-15А ИН-15Б 1 Анод Анод 2 Катод "µ" Катод "W" 3 Катод "P" Катод "F" 4 Катод "-" не подключен 5 Катод "+" Катод "Hz" 6 Катод "m" Катод "H" 7 Катод "M" Катод "V" 8 Катод "K" Катод "S" 9 Катод "П" не подключен 10 Катод "%" Катод "омега" 11 Катод "n" Катод "A" 12 не подключен

ИН-15А - индикаторы тлеющего разряда. Предназначены для индикации различных букв и знаков. Индикаторы ИН-15(А,Б) по габаритным размерам и электрическим параметрам сходны с цифровыми индикаторами ИН-12(А,Б) и могут быть использованы совместно с ними в единой конструкции. Электрические параметры ИН-15А, ИН-15Б: Напряжение зажигания <170В Постоянный ток катодов номинальный (максимальный) 2,5мА (3,5мА) Пульсирующий ток катодов Яркость свечения катодов >100кд/м² Угол обзора, не менее 60°(±30°) Рекомендуемое напряжение питания постоянного тока 200..250В Температурный диапазон -60..+70°C Рекомендуется питание индикаторов ИН-15 однополупериодным выпрямленным напряжением сети без фильтра. При этом величина среднего тока каждого катода цифр не должна превышать 3,5мА. Чертёж индикатора ИН-15: См.также: ПЛ-31а-п - панель для ИН-12, ИН-15, ИВ-22 Назначение выводов ИН-15: № Вывода ИН-15А ИН-15Б 1 Анод Анод 2 Катод "µ" Катод "W" 3 Катод "P" Катод "F" 4 Катод "-" не подключен 5 Катод "+" Катод "Hz" 6 Катод "m" Катод "H" 7 Катод "M" Катод "V" 8 Катод "K" Катод "S" 9 Катод "П" не подключен 10 Катод "%" Катод "омега" 11 Катод "n" Катод "A" 12 не подключен

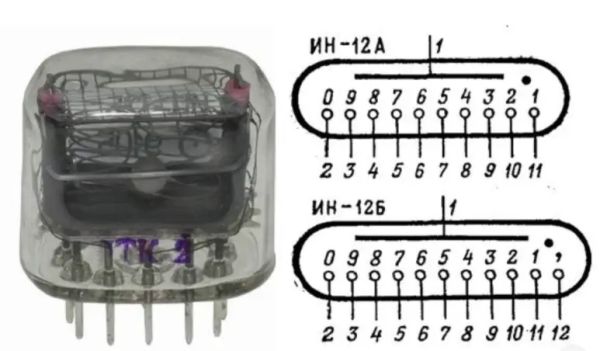

Індикатор тліючого розряду ИН - 12Б для роботи в якості візуального цифрового індикатора електричних сигналів. Катоди – у формі арабських цифр від 0 до 9 і коми. Висота цифр 18 мм, Індикація здійснюється через купол балона. Оформлення скляне. Маса 20 р. Основні технічні параметри знакового індикатора розряду, що тліє, ІН — 12Б: • Напруга запалювання: не більш ніж 170 В, • Робочий струм: не більш ніж 2,5 мА, • Час заряджання запалювання розряду на світлі: не більш ніж 1 с, • Температура довкілля: - 60..70 °С, • Мінімальна обробка: не менш ніж 5000 год

Лампа В1-0,1/30 високовольтний кенотрон з вольфрамовим прямонакальным карбідованим катодом кенотрон В1-0.1/30 призначений для випрямлення змінного струму високої напруги. Застосовують в радіопередавачах, вимірювальних приладах, установках індукційного нагріву та інших радіоприладів. Детальніше: https://svitlomag.com/ua/p1508512991-lampa-0130-kenotron.html

Высоковольтный регулирующий триод ГП-5 для работы в электронных высоковольтных стабилизаторах напряжения. Оформление - стеклянное, бесцокольное. Расположение штырьков РШ24-3. Масса - 110 г.

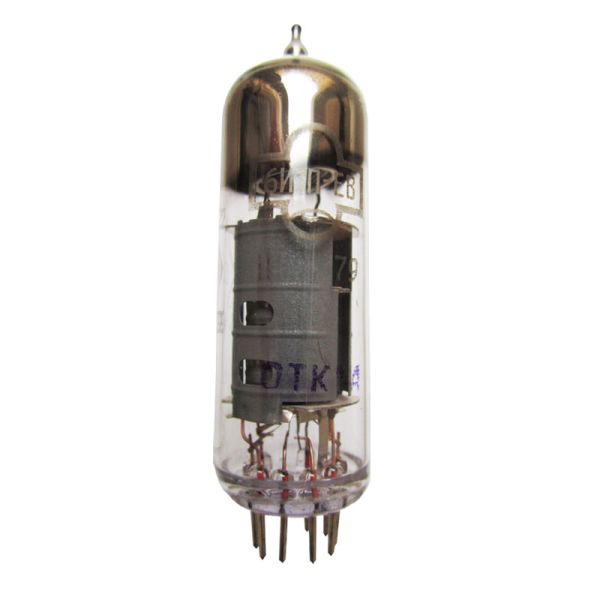

Тріод-гептод у скляному пальчиковому виконанні з оксидним катодом непрямого напруження підвищеної довговічності, надійності та механічної міцності. Призначений для перетворення частоти з одночасним автоматичним регулюванням посилення радіоприймачів. Тріод-гептод 6І1П-ЕВ застосовується в радіоприймальній апаратурі та інших радіотехнічних пристроях загального та спеціального призначення. Працює у будь-якому положенні. Випускається у скляному пальчиковому оформленні. Цоколь 9-штирковий з ґудзиковим дном. Розташування штирьків: РШ8. Габаритні розміри тріод-гептода 6І1П-ЄВ: - Висота лампи - 80 мм; - Діаметр лампи - 22,5 мм. Маса трохи більше 20 р. Напрацювання не менше 750 год. Зарубіжні аналоги лампи 6І1П-ЕВ: ECH81, X719, 6AJ8, 6CH40, 6C12, 20D4. Розшифровка маркування тріод-гептода: 6І1П-ЄВ 6 - число, що вказує заокруглене значення напруга розжарювання лампи у вольтах; І - літера, що визначає тип лампи: І - тріод-гексод, тріод-гептод, тріод-октод; 1 – число порядкового номера розробки даного типу лампи; П – літера, що характеризує конструктивне оформлення: П – мініатюрна (пальчикова) лампа у скляній оболонці діаметром балона 19 або 22,5 мм; Е - літера, що характеризує підвищену довговічність лампи; В - лампа з підвищеною надійністю та механічною міцністю.

Високочастотний тріод 6С1П для посилення, детектування та генерування частот у діапазоні коротких та ультракоротких хвиль. Може бути використаний посилення напруги низької частоти. Тріод 6С1П призначений для роботи в стаціонарній та рухомій радіоелектронній апаратурі загального призначення. Два висновки від катода призначені для кращої розв'язки сіткових та анодних ланцюгів. Працює у будь-якому положенні. Випускається у скляному пальчиковому оформленні. Катод оксидний непрямого розжарення. Цоколь 7-штирковий з ґудзиковим дном. Розташування штирьків: РШ4. Габаритні розміри тріода 6С1П: - Висота лампи - 49 мм; - Діаметр лампи - 19 мм. Маса трохи більше 12 р. Мінімальне напрацювання - 500 год. Зарубіжний аналог лампи 6С1П: 9002. Тріод 6С1П аналогічний тріод типу 6С1Ж. Схеми застосування лампи 6С1П аналогічні схемам застосування лампи 6C1Ж. Розшифровка маркування високочастотного тріода: 6С1П 6 - число, що вказує заокруглене значення напруга розжарювання лампи у вольтах; С – літера, що визначає тип лампи: С – тріод; 1 – число порядкового номера розробки даного типу лампи; П – літера, що характеризує конструктивне оформлення: П – мініатюрна (пальчикова) лампа у скляній оболонці діаметром балона 19 або 22,5 мм.

Стабілітрон тліючого розряду в скляній оболонці з октальним цоколем. Призначений для безпосередньої стабілізації постійної напруги напруги або створення опорної напруги. Стабілітрон СГ4С використовується в радіотехнічних пристроях загального та спеціального призначення. Катод холодний. Балон наповнений аргоно-гелієвою сумішшю. Працює у будь-якому положенні. Випускається у скляному оформленні. Цоколь 4-штирковий октальний з ключем. Розташування штирьків: РШ5-1. Габаритні розміри стабілітрона СГ4С: - Висота лампи - 98 мм; - Діаметр лампи - 32 мм. Маса трохи більше 45 р. Напрацювання щонайменше 1000 год. Основні технічні характеристики СГ4С: • Напруга запалювання, ...... не більше 180; • Напруга стабілізації, ...... 152,5; • Найменший струм стабілізації, мА……5; • Найбільший струм стабілізації, мА……30; • Зміна напруги стабілізації при зміні струму в робочому діапазоні, ... не більше 3,5. Розшифровка маркування стабілітрона: СГ4С СГ – літери, що визначають тип лампи: СГ – стабілітрон газорозрядний; 4 – число порядкового номера розробки даного типу лампи; С – літера, що характеризує конструктивне оформлення: С – лампа в скляній оболонці, з цоколем або без цоколя, діаметром балона понад 22,5 мм.

Мініатюрний вихідний пентод у скляному пальчиковому виконанні. Призначений для посилення потужності низької частоти супергетеродинних приймачів мовлення і роботи в каскадах кадрової розгортки телевізійних приймачів. Вихідний пентод 6П18П застосовується в телевізійній та приймальній апаратурі загального та спеціального призначення. Працює у будь-якому положенні. Випускається у скляному пальчиковому оформленні. Катод оксидний непрямого розжарення. Цоколь 9-штирковий з ґудзиковим дном. Розташування штирьків: РШ8. Габаритні розміри пентода 6П18П: - Висота лампи - 78 мм; - Діаметр лампи - 22,5 мм. Маса трохи більше 20 р. Напрацювання не менше 3000 год. Закордонні аналоги лампи 6П18П: EL82, 6DY5. Технічні умови: СД3.307.003ТУ. Розшифровка маркування вихідного пентоду: 6П18П 6 - число, що вказує заокруглене значення напруга розжарювання лампи у вольтах; П - літера, що визначає тип лампи: П - вихідний пентод або вихідний променевий зошит; 18 – число порядкового номера розробки даного типу лампи; П – літера, що характеризує конструктивне оформлення: П – мініатюрна (пальчикова) лампа у скляній оболонці діаметром балона 19 або 22,5 мм.

Широкосмуговий вихідний пентод у скляному пальчиковому виконанні підвищеної довговічності, надійності та механічної міцності. Призначений для посилення вихідної напруги відеочастоти телевізійних приймачах. Вихідний пентод 6П15П-ЕВ застосовується в телевізійній апаратурі загального та спеціального призначення. Працює у будь-якому положенні. Випускається у скляному пальчиковому оформленні. Катод оксидний непрямого розжарення. Цоколь 9-штирковий з ґудзиковим дном. Розташування штирьків: РШ8. Габаритні розміри пентода 6П15П-ЕВ: - Висота лампи - 77 мм; - Діаметр лампи - 22,5 мм. Маса трохи більше 20 р. Напрацювання не менше 5000 год. Зарубіжні аналоги лампи 6П15П-ЕВ: EL83, EL803S, EL863, 6CK6, 6CL6, 6L43. Технічні умови: 3.302.019ТУ. Розшифровка маркування вихідного пентоду: 6П15П-ЕВ 6 - число, що вказує заокруглене значення напруга розжарювання лампи у вольтах; П - літера, що визначає тип лампи: П - вихідний пентод або вихідний променевий зошит; 15 – число порядкового номера розробки даного типу лампи; П – літера, що характеризує конструктивне оформлення: П – мініатюрна (пальчикова) лампа у скляній оболонці діаметром балона 19 або 22,5 мм; Е - літера, що характеризує підвищену довговічність лампи; В - лампа з підвищеною надійністю та механічною міцністю.

Високочастотний мініатюрний пентод із короткою анодно-сітковою характеристикою. Призначений для роботи у схемах широкосмугового посилення напруги високої частоти в підсилювачах з малим опором навантаження. Високочастотний пентод 6Ж5П застосовується в телевізійних приймачах як підсилювач високої, проміжної та відеочастот, як змішувач з окремим гетеродином, а також як аперіодичний підсилювач високої частоти. Працює у будь-якому положенні. Випускається у скляному пальчиковому оформленні. Катод оксидний непрямого розжарення. Цоколь 7-штирковий з ґудзиковим дном. Розташування штирьків: РШ4. Габаритні розміри пентода 6Ж5П: - Висота лампи - 57 мм; - Діаметр лампи - 19 мм. Маса трохи більше 12 р. Мінімальне напрацювання не менше 500 год. Зарубіжні аналоги пентода 6Ж5П: 6AH6, 6AH6A, 6AH6W, 6F36, 6485. Розшифровка маркування високочастотного пентоду: 6Ж5П 6 - число, що вказує заокруглене значення напруга розжарювання лампи у вольтах; Ж – буква, що визначає тип лампи: Ж – високочастотний пентод з короткою характеристикою; 5 – число порядкового номера розробки даного типу лампи; П – літера, що характеризує конструктивне оформлення: П – мініатюрна (пальчикова) лампа у скляній оболонці діаметром балона 19 або 22,5 мм.
