Діоди, стабілітрони, супресори

Также это изделие может называться: КС-680А, КС 680А, ks680a, ks-680a, ks 680a. КС680А стабилитроны широко применяются в разных электро-, радио- и контрольно-измерительных приборах. Подробные характеристики приведены ниже. Мы даем гарантию на отсутствие брака или других несоответствий технической документации. По вопросам приобретения КС680А обращайтесь в отдел продаж. Наши менеджеры предоставят всю интересующую Вас информацию по поводу цены, наличия, сроков доставки, гарантии или ответят на любые другие вопросы. Стабилитроны КС680А кремниевые, диффузионно-сплавные, средней мощности. Предназначены для стабилизации номинального напряжения 180 В в диапазоне токов стабилизации 2,5-28 мА. Выпускаются в металлостеклянном корпусе с жесткими выводами.

Діод Д132-80-10 – силовой низкочастотный диод штыревой конструкции общего назначения. Преобразовывают постоянный и переменный ток до 80 ампер частотой до 500 Гц в цепях с напряжением 1000 В (10 кл). Тип корпуса диодов Д132-80-10 – SD3: резьба М8, масса – 27 г. Диоды изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) диодов определяется по значку на корпусе. Применяются силовые диоды Д132-80-10 в качестве выпрямительных и размагничивающих диодов, для предотвращения пагубного воздействия коммутационных перенапряжений, в низковольтных выпрямителях сварочного и гальванического оборудования, в неуправляемых или полууправляемых выпрямительных мостах, а также в электрогенераторах промышленности и транспорта. Для отвода тепла диоды собирают с охладителями (радиаторами) при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт диода с охладителем, при сборке необходимо соблюдать закручивающий момент Md. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8. Подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже.

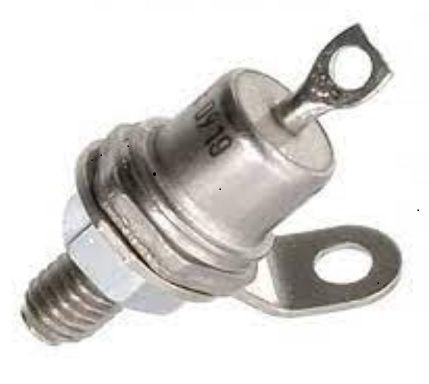

Диоды изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) диодов определяется по значку на корпусе. Применяются силовые диоды Д122-32 в качестве выпрямительных и размагничивающих диодов, для предотвращения пагубного воздействия коммутационных перенапряжений, в низковольтных выпрямителях сварочного и гальванического оборудования, в неуправляемых или полууправляемых выпрямительных мостах, а также в электрогенераторах промышленности и транспорта. Для отвода тепла диоды собирают с охладителями (радиаторами) при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт диода с охладителем, при сборке необходимо соблюдать закручивающий момент Md. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.

Применяются силовые диоды Д122-32 в качестве выпрямительных и размагничивающих диодов, для предотвращения пагубного воздействия коммутационных перенапряжений, в низковольтных выпрямителях сварочного и гальванического оборудования, в неуправляемых или полууправляемых выпрямительных мостах, а также в электрогенераторах промышленности и транспорта. Для отвода тепла диоды собирают с охладителями (радиаторами) при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт диода с охладителем, при сборке необходимо соблюдать закручивающий момент Md. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.

Диод Д122-40-1 технические характеристики Максимально допустимый средний прямой ток -40 А Максимально допустимый действующий прямой ток — 63 А Ударный прямой ток диода Д122-40-1 — 0,55 кА Повторяющееся импульсное обратное напряжение — 100 В Неповторяющееся импульсное обратное напряжение — 116 В Импульсное рабочее обратное напряжение — 80 В Постоянное обратное напряжение — 60 В Допустимая температура окружающей среды от -60 °С до +50 °С. Температура перехода диода от — 60 °С до +190 °С Допустимая температура хранения диодов Д122-40-1 от -50 °С до +50 °С. Допустимая относительная влажность — 98% при 35 °С. Допустимое атмосферное давление — 0,085 МПа — 0,105 МПа Климатические исполнения диода Д122-40-1 и категории размещения — У2, Т3, ОМ2, УХЛ2, по ГОСТ 15150-69, ГОСТ 15543-70 Допускает воздействие вибрационных нагрузок в диапазоне частот 1- 100 Гц с ускорением 49м/с2, многократных ударов длительностью 2-15 мс с ускорением 147 м/с2 и однократных ударов длительностью 50 мс с ускорением 39,2 м/с2. Охлаждение диодов Д122-40-1 воздушное естественное. Применяемый охладитель — O121-60, O221 Габаритные размеры диодов: Общая длина — 38 мм; Длина шпильки — 12 мм; Резьба — М6. Масса диода Д122-40-1 не более 12 г.

технические Напряжение в Прямом Направлении980mV @5A Обратное время восстановления30 ns Прямой ток10000 mA Максимальное прямое напряжение (Макс)980mV @5A Прямой ток (макс)10000 mA Рабочая температура (Макс)150 ℃ Рабочая температура (мин)-40 ℃

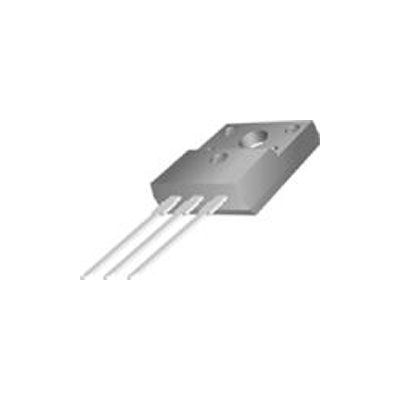

Repetitive Peak Reverse Voltage VRRM 40 V Average Rectified Output Current IO 20 Tc=104°C 50 Hz Full Sine Wave Resistive Load A RMS Forward Current IF(RMS) 22.2 A Surge Forward Current IFSM 180 50Hz Full Sine Wave ,1cycle Non-repetitive A Operating JunctionTemperature Range Tjw -40 to +150 °C Storage Temperature Range Tstg -40 to +150 °C Mounting torque Ftor recommended torque = 0.5 N•m
