Тріод
Высоковольтный регулирующий триод ГП-5 для работы в электронных высоковольтных стабилизаторах напряжения.
Оформление - стеклянное, бесцокольное.
Расположение штырьков РШ24-3.
Масса - 110 г.

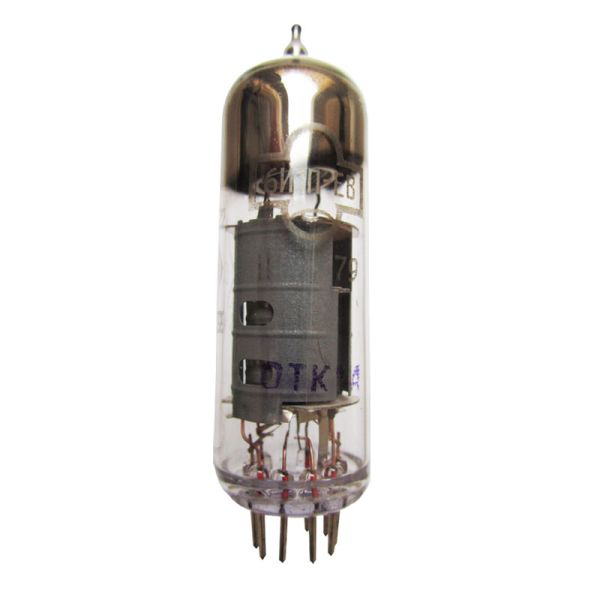

Тріод-гептод у скляному пальчиковому виконанні з оксидним катодом непрямого напруження підвищеної довговічності, надійності та механічної міцності.
Призначений для перетворення частоти з одночасним автоматичним регулюванням посилення радіоприймачів.
Тріод-гептод 6І1П-ЕВ застосовується в радіоприймальній апаратурі та інших радіотехнічних пристроях загального та спеціального призначення.
Працює у будь-якому положенні.
Випускається у скляному пальчиковому оформленні.
Цоколь 9-штирковий з ґудзиковим дном.
Розташування штирьків: РШ8.
Габаритні розміри тріод-гептода 6І1П-ЄВ:
- Висота лампи - 80 мм;
- Діаметр лампи - 22,5 мм.
Маса трохи більше 20 р.
Напрацювання не менше 750 год.
Зарубіжні аналоги лампи 6І1П-ЕВ: ECH81, X719, 6AJ8, 6CH40, 6C12, 20D4.
Розшифровка маркування тріод-гептода:
6І1П-ЄВ
6 - число, що вказує заокруглене значення напруга розжарювання лампи у вольтах;
І - літера, що визначає тип лампи: І - тріод-гексод, тріод-гептод, тріод-октод;
1 – число порядкового номера розробки даного типу лампи;
П – літера, що характеризує конструктивне оформлення: П – мініатюрна (пальчикова) лампа у скляній оболонці діаметром балона 19 або 22,5 мм;
Е - літера, що характеризує підвищену довговічність лампи;
В - лампа з підвищеною надійністю та механічною міцністю.
Високочастотний тріод 6С1П для посилення, детектування та генерування частот у діапазоні коротких та ультракоротких хвиль.
Може бути використаний посилення напруги низької частоти.
Тріод 6С1П призначений для роботи в стаціонарній та рухомій радіоелектронній апаратурі загального призначення.
Два висновки від катода призначені для кращої розв'язки сіткових та анодних ланцюгів.
Працює у будь-якому положенні.
Випускається у скляному пальчиковому оформленні.
Катод оксидний непрямого розжарення.
Цоколь 7-штирковий з ґудзиковим дном.
Розташування штирьків: РШ4.
Габаритні розміри тріода 6С1П:
- Висота лампи - 49 мм;
- Діаметр лампи - 19 мм.
Маса трохи більше 12 р.
Мінімальне напрацювання - 500 год.
Зарубіжний аналог лампи 6С1П: 9002.
Тріод 6С1П аналогічний тріод типу 6С1Ж.
Схеми застосування лампи 6С1П аналогічні схемам застосування лампи 6C1Ж.
Розшифровка маркування високочастотного тріода:
6С1П
6 - число, що вказує заокруглене значення напруга розжарювання лампи у вольтах;
С – літера, що визначає тип лампи: С – тріод;
1 – число порядкового номера розробки даного типу лампи;
П – літера, що характеризує конструктивне оформлення: П – мініатюрна (пальчикова) лампа у скляній оболонці діаметром балона 19 або 22,5 мм.
