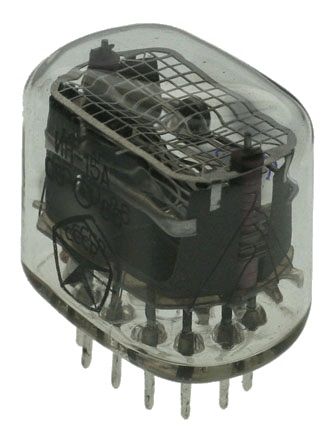

Індикатор тліючого розряду ИН-15Б

ИН-15А - индикаторы тлеющего разряда. Предназначены для индикации различных букв и знаков. Индикаторы ИН-15(А,Б) по габаритным размерам и электрическим параметрам сходны с цифровыми индикаторами ИН-12(А,Б) и могут быть использованы совместно с ними в единой конструкции. Электрические параметры ИН-15А, ИН-15Б: Напряжение зажигания <170В Постоянный ток катодов номинальный (максимальный) 2,5мА (3,5мА) Пульсирующий ток катодов Яркость свечения катодов >100кд/м² Угол обзора, не менее 60°(±30°) Рекомендуемое напряжение питания постоянного тока 200..250В Температурный диапазон -60..+70°C Рекомендуется питание индикаторов ИН-15 однополупериодным выпрямленным напряжением сети без фильтра. При этом величина среднего тока каждого катода цифр не должна превышать 3,5мА. Чертёж индикатора ИН-15: См.также: ПЛ-31а-п - панель для ИН-12, ИН-15, ИВ-22 Назначение выводов ИН-15: № Вывода ИН-15А ИН-15Б 1 Анод Анод 2 Катод "µ" Катод "W" 3 Катод "P" Катод "F" 4 Катод "-" не подключен 5 Катод "+" Катод "Hz" 6 Катод "m" Катод "H" 7 Катод "M" Катод "V" 8 Катод "K" Катод "S" 9 Катод "П" не подключен 10 Катод "%" Катод "омега" 11 Катод "n" Катод "A" 12 не подключен
