Активні компоненти
Діод Д132-80-10 – силовой низкочастотный диод штыревой конструкции общего назначения.
Преобразовывают постоянный и переменный ток до 80 ампер частотой до 500 Гц в цепях с напряжением 1000 В (10 кл). Тип корпуса диодов Д132-80-10 – SD3: резьба М8, масса – 27 г.
Диоды изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) диодов определяется по значку на корпусе.
Применяются силовые диоды Д132-80-10 в качестве выпрямительных и размагничивающих диодов, для предотвращения пагубного воздействия коммутационных перенапряжений, в низковольтных выпрямителях сварочного и гальванического оборудования, в неуправляемых или полууправляемых выпрямительных мостах, а также в электрогенераторах промышленности и транспорта.
Для отвода тепла диоды собирают с охладителями (радиаторами) при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт диода с охладителем, при сборке необходимо соблюдать закручивающий момент Md. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8. Подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже.
ИН-15А - индикаторы тлеющего разряда. Предназначены для индикации различных букв и знаков.
Индикаторы ИН-15(А,Б) по габаритным размерам и электрическим параметрам сходны с цифровыми индикаторами ИН-12(А,Б) и могут быть использованы совместно с ними в единой конструкции.
Электрические параметры ИН-15А, ИН-15Б:
Напряжение зажигания
<170В
Постоянный ток катодов номинальный (максимальный)
2,5мА (3,5мА)
Пульсирующий ток катодов
Яркость свечения катодов
>100кд/м²
Угол обзора, не менее
60°(±30°)
Рекомендуемое напряжение питания постоянного тока
200..250В
Температурный диапазон -60..+70°C
Рекомендуется питание индикаторов ИН-15 однополупериодным выпрямленным напряжением сети без фильтра. При этом величина среднего тока каждого катода цифр не должна превышать 3,5мА.
Чертёж индикатора ИН-15:
См.также: ПЛ-31а-п - панель для ИН-12, ИН-15, ИВ-22
Назначение выводов ИН-15:
№ Вывода ИН-15А ИН-15Б
1 Анод Анод
2 Катод "µ" Катод "W"
3 Катод "P" Катод "F"
4 Катод "-" не подключен
5 Катод "+" Катод "Hz"
6 Катод "m" Катод "H"
7 Катод "M" Катод "V"
8 Катод "K" Катод "S"
9 Катод "П" не подключен
10 Катод "%" Катод "омега"
11 Катод "n" Катод "A"
12 не подключен
ИН-15А - индикаторы тлеющего разряда. Предназначены для индикации различных букв и знаков.
Индикаторы ИН-15(А,Б) по габаритным размерам и электрическим параметрам сходны с цифровыми индикаторами ИН-12(А,Б) и могут быть использованы совместно с ними в единой конструкции.
Электрические параметры ИН-15А, ИН-15Б:
Напряжение зажигания
<170В
Постоянный ток катодов номинальный (максимальный)
2,5мА (3,5мА)
Пульсирующий ток катодов
Яркость свечения катодов
>100кд/м²
Угол обзора, не менее
60°(±30°)
Рекомендуемое напряжение питания постоянного тока
200..250В
Температурный диапазон -60..+70°C
Рекомендуется питание индикаторов ИН-15 однополупериодным выпрямленным напряжением сети без фильтра. При этом величина среднего тока каждого катода цифр не должна превышать 3,5мА.
Чертёж индикатора ИН-15:
См.также: ПЛ-31а-п - панель для ИН-12, ИН-15, ИВ-22
Назначение выводов ИН-15:
№ Вывода ИН-15А ИН-15Б
1 Анод Анод
2 Катод "µ" Катод "W"
3 Катод "P" Катод "F"
4 Катод "-" не подключен
5 Катод "+" Катод "Hz"
6 Катод "m" Катод "H"
7 Катод "M" Катод "V"
8 Катод "K" Катод "S"
9 Катод "П" не подключен
10 Катод "%" Катод "омега"
11 Катод "n" Катод "A"
12 не подключен
Індикатор тліючого розряду ИН - 12Б для роботи в якості візуального цифрового індикатора електричних сигналів.
Катоди – у формі арабських цифр від 0 до 9 і коми.
Висота цифр 18 мм,
Індикація здійснюється через купол балона.
Оформлення скляне.
Маса 20 р.
Основні технічні параметри знакового індикатора розряду, що тліє, ІН — 12Б:
• Напруга запалювання: не більш ніж 170 В,
• Робочий струм: не більш ніж 2,5 мА,
• Час заряджання запалювання розряду на світлі: не більш ніж 1 с,
• Температура довкілля: - 60..70 °С,
• Мінімальна обробка: не менш ніж 5000 год
Лампа В1-0,1/30 високовольтний кенотрон з вольфрамовим прямонакальным карбідованим катодом
кенотрон В1-0.1/30 призначений для випрямлення змінного струму високої напруги. Застосовують в радіопередавачах, вимірювальних приладах, установках індукційного нагріву та інших радіоприладів. Детальніше: https://svitlomag.com/ua/p1508512991-lampa-0130-kenotron.html
Высоковольтный регулирующий триод ГП-5 для работы в электронных высоковольтных стабилизаторах напряжения.
Оформление - стеклянное, бесцокольное.
Расположение штырьков РШ24-3.
Масса - 110 г.
Механический удар одиночного действия 1000g
- Механический удар многократного действия 150g
- Линейное ускорение 200g

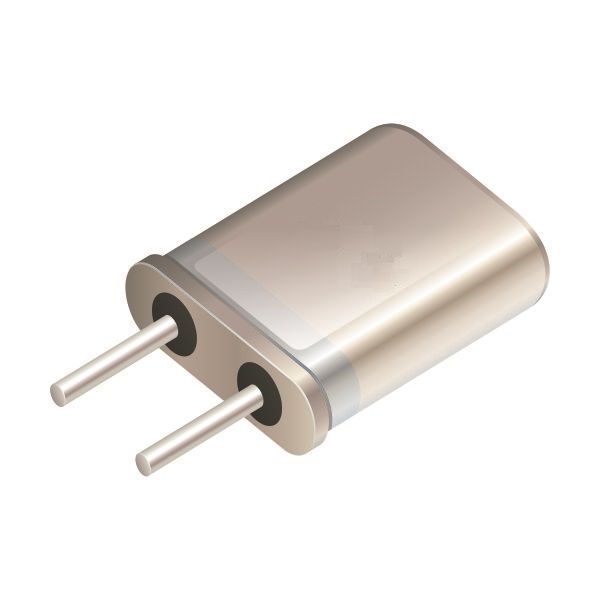

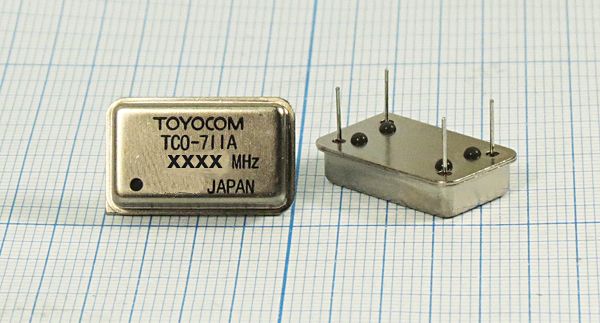

Относительное изменение рабочей частоты резонатора после воздействия в
предельных режимах климатических, механических и биологических факторов:
- ≤ ± 20,0×10-6 для исполнения УХЛ
- Вибрация 10… 2000 Гц, 20g
- Механический удар одиночного действия 500g
- Механический удар многократного действия 150g
- Линейное ускорение 50g

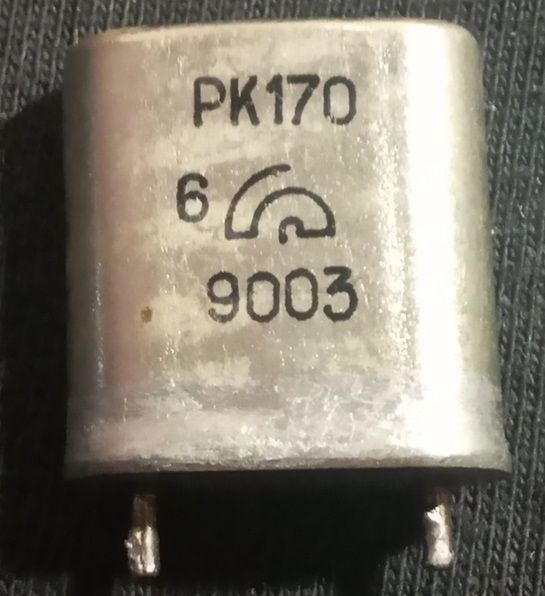

Относительное изменение рабочей частоты резонатора после воздействия в
предельных режимах климатических, механических и биологических факторов:
- ≤ ± 30,0×10-6

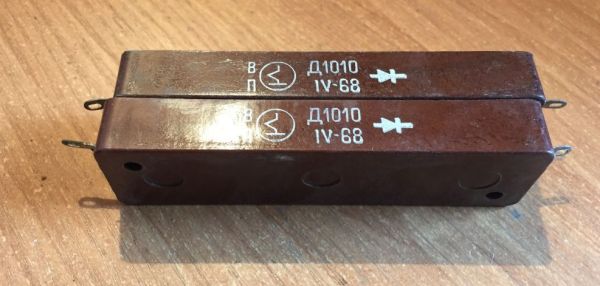

Столбы из кремниевых, сплавных диодов, выпрямительные.
Предназначены для преобразования переменного напряжения частотой до 1 кГц.
Выпускаются в пластмассовых корпусах с жесткими выводами.
Тип столба и схема соединения электродов с выводами приводятся на корпусе.
Назначение: применение во встроенных открытых акустических системах переносной и стационарной малогабаритной бытовой радиоаппаратуры для работы в помещениях и на открытом воздухе.
Технические характеристики:
Эффективный рабочий диапазон частот: 100 – 10000 Гц
Чувствительность: 93 дБ
Неравномерность АЧХ: 15 дБ
Среднее стандартное звуковое давление: 0,27 Па
Номинальное электрическое сопротивление: 8 Ом
Номинальная мощность: 1 Вт
Предельная шумовая (паспортная) мощность: 1,5 Вт
Частота основного резонанса: 100 Гц (±20 Гц)
Индукция в рабочем зазоре: 1 Вб/м2
Габаритные размеры: 160x100x45 мм
Масса: 0,31 кг
Описание:
Головка громкоговорителя электродинамического типа, широкополосная, овальная, с неэкранированной магнитной цепью. Диффузородержатель изготовлен штамповкой из стали. Диффузор с подвесом изготовлен из бумажной массы с пропиткой. Центрирующая шайба изготовлена из ткани, пропитанной раствором бакелитового лака.
1ГД-40РЕ выпускали в двух вариантах исполнения: 1ГД-40РЕ-100 и 1ГД-40РЕ-140. Вся разница в резонансных частотах (100 и 140 Гц соответственно). То же самое можно заметить и у динамика 1ГД-40Р, а так же, у 1ГД-40, но у него целых три варианта исполнения – с частотой резонанса 100, 140 и 180 Гц.
Назначение: применение во встроенных открытых акустических системах переносной и стационарной малогабаритной бытовой радиоаппаратуры для работы в помещениях и на открытом воздухе.
Технические характеристики:
Эффективный рабочий диапазон частот: 100 – 10000 Гц
Неравномерность АЧХ: 12 дБ
Чувствительность: 90 дБ
Среднее стандартное звуковое давление: 0,2 Па
Номинальное электрическое сопротивление: 8 Ом
Номинальная мощность: 1 Вт
Предельная шумовая (паспортная) мощность: 1,5 Вт
Частота основного резонанса, Гц: 100 Гц (±10 Гц)
Индукция в рабочем зазоре: 0,7 Вб/м2
Габаритные размеры: 160x100x58 мм
Масса: 0,27 кг
Описание:
Головка громкоговорителя электродинамического типа, широкополосная, овальная, с экранированной магнитной цепью. Диффузородержатель изготовлен штамповкой из стали. Диффузор с подвесом — из бумажной массы с пропиткой. Центрирующая шайба изготовлена из ткани, пропитанной раствором бакелитового лака. Магнит керновый, экранированный. 1ГД-36 имел 2 варианта исполнения: с диапазоном воспроизводимых частот 100-12500 и 140-12500 Гц. Оба они имели неравномерность АЧХ 10 дБ.
