Мікросхема КМ155ТМ5

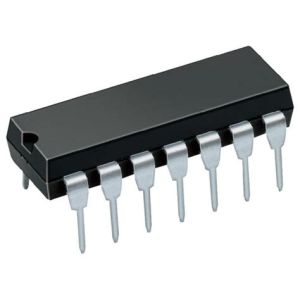

Микросхемы К155ТМ5, КМ155ТМ5 (7477) и К155ТМ7, КМ155ТМ7 функционально идентичны, так как обе содержат по две пары D-триггеров. Микросхемы представляют собой простейшие защелки данник по 2 бита. Микросхемы различаются по числу выводов корпуса: микросхемы К155ТМ5 , КМ155ТМ5 (7477) расположены в 14-контактном корпусе, поэтомУ каждый ee триггер имеет только один прямой выход данных Q. Структурная схема одного D-триггера показана на рисунке. Каждая парa триггера имеет вход разрешения загрузки Е11.2 и Е13.4. Когда на такой вход разрешения подается напряжение высокого уровня, данные, присутствующие на входах D, без изменения отображается на выходе Q. В защелке будет зафиксирована, (по другому, в ячёйку памяти будет загружена) информация, присутствующая на входе D, если состояние входа Е1 переключить от высокого уровня к низкому. Выход Q находится в текущем состоянии q все время, пока напряжение на входе Е1 остаётся низкого уровня. В таблице обозначёно: q — состояние выхода Q перед приходом защелкивающего перепада на вход Е1(от В к Н). При EI = Н состояние входа D безразлично D = х (т.е. на этом входе могут присутствовать или не присутствовать любые входные уровни).Корпус микросхемы К155ТМ5 (7477) типа 201.14-2, масса около 1 грамма и у КМ155ТМ5 (7477) типа 201.14-8, масса около 2,2 грамма. Зарубежным аналогом микросхем К155ТМ5, КМ155ТМ5 являются микросхемы 7477, SN7477N, SN7477J.
