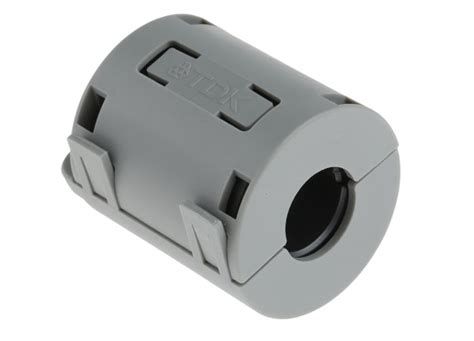

Ферритовий фільтр ZCAT3035-1330 на кабель Ø13 мм

Ферритовый фильтр ZCAT3035-1330 – пассивный элемент для фильтрации высокочастотных помех, MnZn-феррит в пластиковом корпусе с защелками для быстрого монтажа на провод диаметром 13 мм. Импеданс 80-150 Ом в диапазоне 10-500 МГц, габаритные размеры 39хØ30 мм, масса 63 г, цвет корпуса – серый. Ферритовые фильтры ZCAT3035-1330 предназначены для фильтрации высокочастотных помех и наводок в проводниках за счет повышения их индуктивности. Устанавливаются на кабель на стороне защищаемого устройства в 2-3 см от разъема, на кабелях передачи данных можно устанавливать с двух концов кабеля. Для увеличения импеданса можно сделать (если позволяет диаметр внутреннего отверстия) несколько витков по длине цилиндра феррита, в теории увеличение импеданса равно квадрату количества витков. Используются ферритовые фильтры для подавления высокочастотных помех создаваемые самыми кабелями (чем длиннее кабель тем сильнее помехи) или всевозможных наводок от других проводников, электронного оборудования у которых корпус выступает в роли передающей антенны. Защищают от преждевременного выхода из строя оборудования или искажения сигнала (в кабелях передачи данных) в сильно "зашумленном" пространстве электромагнитными помехами (ЭМС). Применяются в промышленном оборудовании, бытовой электроники, средствах связи, в охранных сигнализациях от ложных срабатываний, на предприятиях для защиты от наводок. Источник: Ферритовый фильтр на кабель ZCAT3035-1330, Ø13 мм, 80-150 Ом
