Конденсатори
МБГВ 100 мкф 1000 в
Конденсаторы МБГВ металлобумажные высоковольтные импульсные.
Выпускаются в прямоугольных корпусах с лепестковыми выводами.
Предназначены для формирования мощных импульсов тока разряда в нагрузке, обладают высокой энергоемкостью.
Технические условия: АДПК.673613.000 ТУ
Основные характеристики конденсаторов МБГВ:
- Номинальная ёмкость: 60; 100; 130; 160; 200 мкф
- Номинальное напряжение: 500; 1000 В
- Допустимые отклонения ёмкости: ±10 %
- Тангенс угла потерь: не более 0,01
- Интервал рабочих температур: -60 ... +60 С°
- Минимальная наработка: 1000000 имп
Краткое техническое описание на конденсатор К50-18 15000 мкф 80 вольт
К50-18 15000 мкф 80 вольт
Конденсаторы К50-18 оксидно-электролитические алюминиевые полярные.
Выпускаются в алюминиевых уплотненных цилиндрических корпусах с резьбовыми выводами.
Предназначены для работы в качестве встроенных элементов внутреннего монтажа аппаратуры в цепях постоянного, пульсирующего токов и в импульсных режимах.
Изготавливаются в исполнении для умеренного и холодного климата [УХЛ] и во всеклиматическом исполнении [В].
Технические условия: ОЖ0.464.127 ТУ.
Основные технические параметры конденсаторов К50-18:
— Номинальная ёмкость ……. 1000… 470000 мкФ;
— Номинальное напряжение ……. 3; 6,3; 10; 16; 25; 50; 80; 100; 250 В;
— Допустимые отклонения ёмкости ……. +50/-20 %;
— Тангенс угла потерь, не более ……. 15… 120 %;
— Ток утечки, не более ……. 22… 12500 мкА;
— Относительная влажность воздуха при температуре +35 °C ……. 98 %;
— Интервал рабочих температур ……. -20… +70 °С;
— Минимальная наработка, не менее ……. 10000 часов;
— Срок сохраняемости, не менее ……. 12 лет.
Пример условного обозначения при заказе:
— Конденсатор К50-18 — 80В — 15000мкФ – +50/-20% — ОЖ0.464.127ТУ.

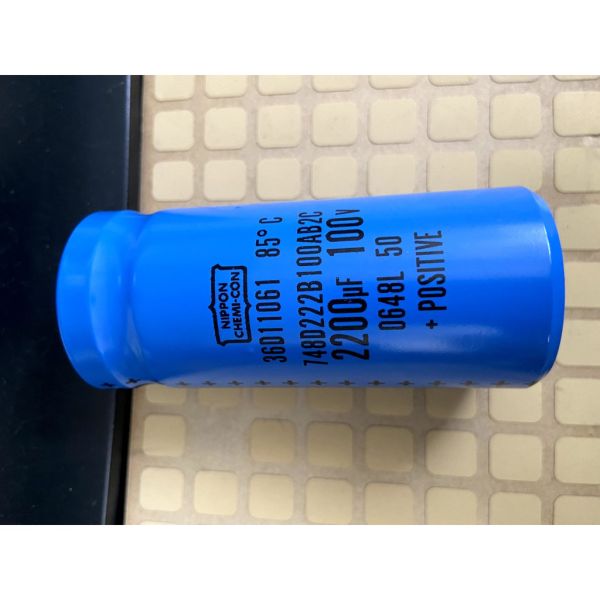

2200uF 100V NIPPON CHEMI-CON (36x87mm)
