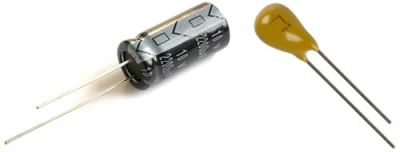

Конденсатор, в народе именуемый кондером, является средством накопления электроэнергии в электрических цепях. Типичной областью применения являются: сглаживающие фильтры в источниках электропитания; цепи межкаскадовых связей; фильтрация помех.

Электрическая характеристика конденсатора определяется его конструкцией и средствами используемых материалов. Конденсатор состоит из пластин (или обкладок) находящихся друг перед другом, сделанных из токопроводящего материала, и изолирующего материала (в основном бумага и слюда).

Основной характеристикой является емкость. Измеряют емкость в МикроФарадах (мкФ)(1*10^-6 Фарада), НаноФарадах(нФ)(1*10^-9 Фарада) и ПикоФарадах (пФ)(1*10^-12 Фарада). Если вы разберете конденсатор, то увидите там обкладки. Емкость конденсатора пропорционально увеличивается с площадью обкладок и уменьшается с расстоянием между ними. Еще одним важным параметром конденсатора является рабочее напряжение. Напряжение это не с потолка берется, а характеризуется максимальным напряжением при превышении которого наступает пробой диэлектрика и смерть кондера.

Параллельное и последовательное соединение в схемах

При параллельном соединении двух конденсаторов С1 и С2:
Емкость находится так: С_нужное = С1 + С2
Напряжение: напряжение_нужное=напряжение*С1/С2

При последовательном соединении двух конденсаторов С1 и С2:
Емкость находится так: С_нужное = С1*С2/ (С1 + С2)
Напряжение: на наименьшую емкость подается большее напряжение.

Расшифровка обозначений:
Примеры, остальные по аналогии:
9.1пФ - 9П1
22пФ - 22П
150пФ - Н15
1800пФ - 1Н8
0.01мкФ - 10Н
0.15мкФ - м15
50мкФ - 50М
6.8мкФ - 6М8

Зарубежные керамические дисковые конденсаторы (темно желтые такие):
(последняя цифра обозначает кол-во нулей на конце)
391 - 390пФ132 - 1300пФ
473 - 47000пФ
1623 - 162000пФ - 162нФ
154 - 150000пФ - 0.15мкФ
105 - 1000000пФ - 1мкФ
.001 - 0.001мкФ
.02 - 0.02мкФ

Типы конденсаторов:
БМ - бумажный малогабаритный
БМТ - бумажный малогабаритный теплостойкий
КД - керамический дисковый
КЛС - керамический литой секционный
КМ - керамический монолитный
КПК-М - подстроечный керамический малогабаритный
КСО - слюдянной опресованный
КТ - керамический трубчатый
МБГ - металлобумажный герметизированный
МБГО - металлобумажный герметизированный однослойный
МБГТ - металлобумажный герметизированный теплостойкий
МБГЧ - металлобумажный герметизированный частотный
МБМ - металлобумажный малогабаритный
ПМ - полистироловый малогабаритный
ПО - пленочный открытый
ПСО - пленочный стирофлексный открытый

Обратите внимание, что существуют поляризированные и неполяризированные конденсаторы. При неправильном включении поляризированного вы можете вывести его из строя! Будьте внимательны, и смотрите на обозначения на корпусе кондера. Например дисковые керамические - неполяризированные, а почти все конденсаторы ёмкости более 0,5 мкФ - поляризированные.

Конденсаторы переменной ёмкости
Применяются чаще всего для регулировки приемных - передающих контуров, и другого. Подстроечные конденсаторы необходимо крутить диэлектрической отверткой, а на переменных выведена ручка (по аналогии с резистрорами).

Обозначения на схеме:

	конденсатор постоянной емкости, общее обозначение
	постоянной емкости поляризованный
	переменной емкости
	подстроечный, общее обозначение
